Обзор продукта

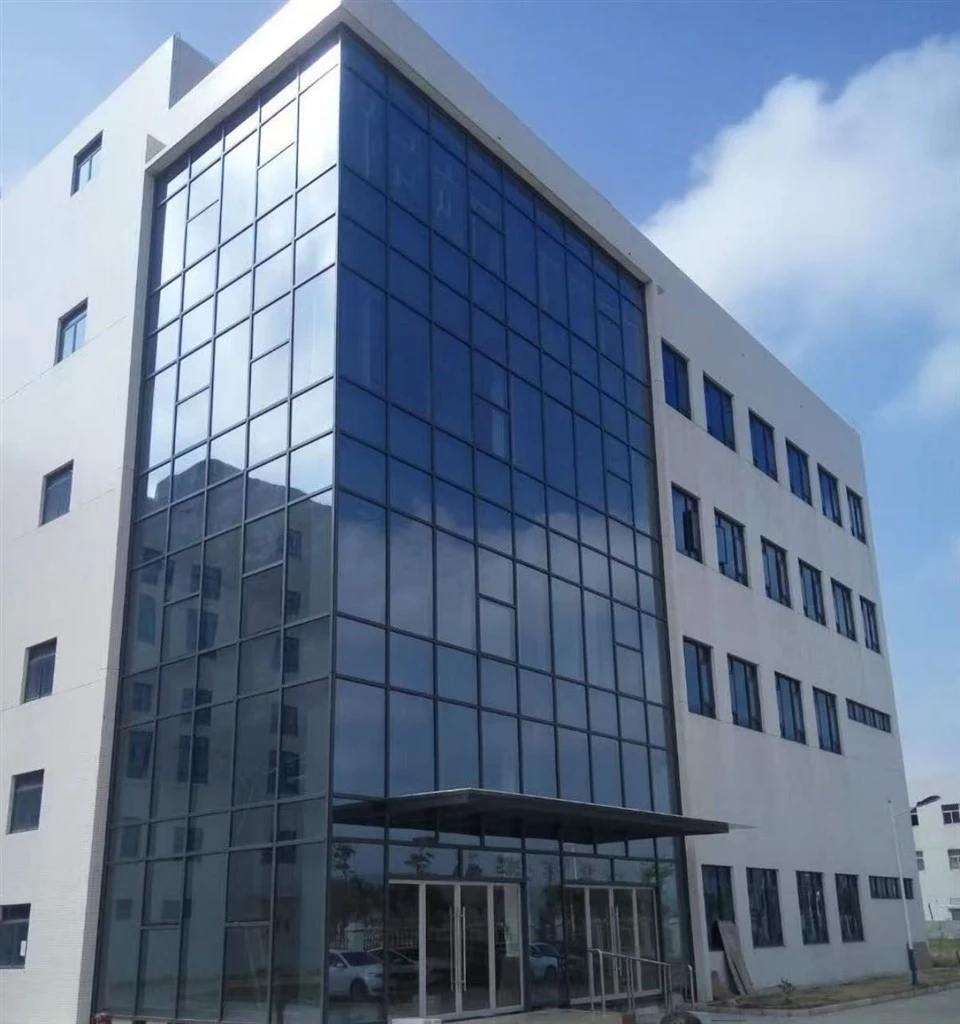

Наружная стеклянная навесная стена представляет собой ограждающую конструкцию здания со сплошной стеклянной оболочкой на внешней стороне здания. Стеклянная поверхность днем отражает небо и окружающую среду, а ночью пропускает внутреннее освещение. Каркасная система воспринимает нагрузки на панели и передает давление ветра.
Эти системы используются в фасадах коммерческих зданий, стеклянных навесных стенах офисных зданий, наружных стенах гостиничных зданий, навесных стенах дневного света общественных зданий и ограждающих-высотных зданиях.
Основные преимущества
Проект многослойного дренажа-для управления водными ресурсами:
Система включает в себя несколько дренажных слоев. При наружном применении, подверженном воздействию ветра-дождя, конструкция дренажа позволяет направлять любую воду, попадающую в систему, в дренажный канал и за пределы фасада.
Система герметизации для длительного-воздействия снаружи:
Уплотнительные ленты из EPDM и атмосферостойкий-герметик образуют систему уплотнений. В ограждающих-оболочках высотных зданий система герметизации рассчитана на длительное-наружное воздействие.
Тип системы, соответствующий условиям проекта:
Ненесущая стена может быть сконфигурирована как стержневая система или унифицированная система. Для фасадов коммерческих зданий и ограждающих-высотных зданий тип системы определяется в зависимости от высоты здания, расчета давления ветра и условий установки.
Вариант открывающейся створки для вентиляции фасада:
Открывающиеся створки могут быть выполнены в верхне--подвесном или нижнем-подвесном исполнении с углом открывания 30–45 градусов. В общественных зданиях навесные стены дневного света обеспечивают вентиляцию без изменения общего дизайна фасада.
Приложения
• Фасады коммерческих зданий
• Стеклянные навесные стены офисного здания.
• Наружные стены здания отеля
• Навесные стены общественного здания с дневным освещением
• Ограждения высотных-зданий.
Технические характеристики
|
Элемент |
Стандартная конфигурация |
|
Обрамляющий профиль |
6063-T6 алюминий |
|
Конфигурация стекла |
6 мм + 12A + 6 мм изолированный закаленный |
|
Обработка поверхности |
Порошковое покрытие/фторуглеродное покрытие/анодирование |
|
Тип открытия |
Открывающаяся створка опционально (верхняя-подвесная/нижняя-подвесная, 30–45 градусов) |
|
Тип системы |
Система Stick / унифицированная система (определяется проектом) |
|
Проектирование дренажа |
Несколько дренажных слоев |
ОЭМ/ОДМ
Наружная стеклянная навесная стена изготавливается по индивидуальному заказу в соответствии с чертежом здания. Характеристики рамы и стекла определяются расчетом давления ветра. Доступны варианты палочной системы и унифицированной системы.
■ Настраиваемые элементы
• Тип системы: палочная система или унифицированная система.
• Толщина стенки каркасного профиля
• Конфигурация и толщина стекла
• Обработка поверхности и цвет
• Тип и положение открывающейся створки
• Конфигурация дренажного слоя
Контроль качества
Размеры каркасного профиля и обработка поверхности проверяются на поступающем материале. Перед сборкой проверяются конфигурация стекла и качество кромки.
При сборке проверяют целостность дренажного канала и контакт уплотнительной ленты. Перед отправкой проводится 100% проверка. Поддерживается проверка сторонней-сторонней организацией.
Часто задаваемые вопросы
Вопрос: Как наружная стеклянная навесная стена предотвращает утечку дождевой воды?
О: В системе имеется несколько дренажных слоев в сочетании с уплотнительными полосками из EPDM и атмосферостойким-герметиком, образующими полную водонепроницаемую систему. Конструкция дренажа направляет любую воду, попадающую через дренажный канал, за пределы фасада.
Вопрос: Какой толщины должно быть стекло для наружной навесной стены?
A: Толщина стекла определяется размером панели навесной стены, высотой здания и степенью давления ветра. Рекомендации по конфигурации остекления предоставляются на этапе проектирования в соответствии с параметрами проекта.
